烟台机场场站
发布时间:09.29.2022 点击次数:175
公寓、宿舍空气源热泵热水解决方案——烟台机场莱山场站空气源热泵热水工程
项目简介

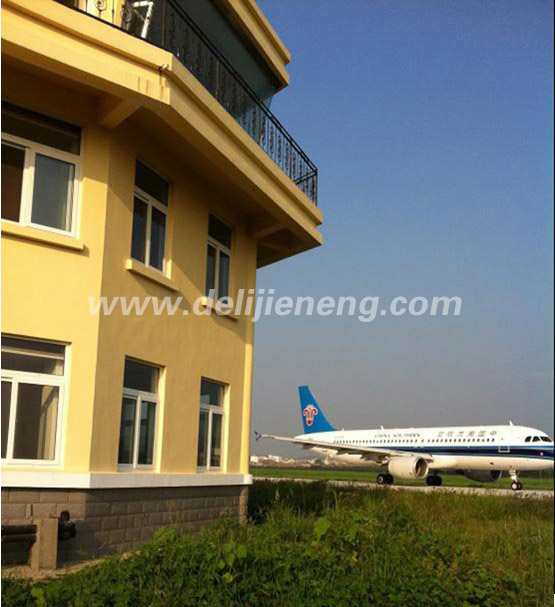

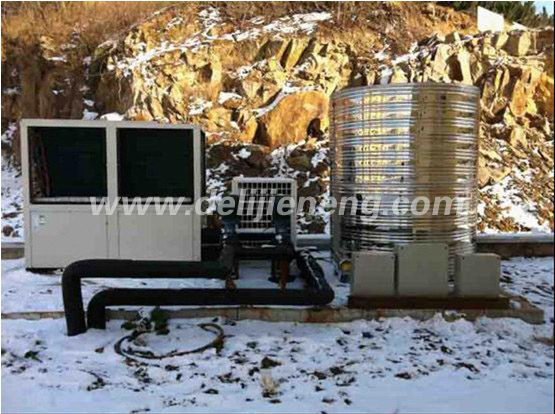

烟台机场莱山场站内部建有战勤楼、综合楼、1#-4#宿舍楼、专家保障楼、塔台、航材股办公楼等,全部采用空气源热泵系统供应热水,并采用变频恒压的供水方式。
空气源热泵热水设备是目前供热水方式中节能的,以吨水为例
当柴油价格为:7.5元;燃气价格为:3.6元/立方;电价为1元/kW.h时,每天用水10吨、自来水由15℃加热到55℃ 。
通过对相同制热量采用燃油锅炉、燃气锅炉﹑电锅炉、空气源热泵
热负荷计算: 每天用水10吨、自来水10℃、加热到55℃
10 t × 1000L/t﹙55℃-10℃﹚=450000Kcal
燃油、燃气、电锅炉、太阳能、加热方式之间经济比较
(1)、各种热源热效率
名称 | 有无危险性 | 燃料热值 | 能效比﹙COP﹚ | 实 际 热 值 | ||
燃油锅炉 | 比较危险 | 10200Kcal/kg | × | 85% | = | 8670Kcal/kg |
燃气锅炉 | 非常危险 | 9000kcal/㎡ | × | 75% | = | 6750kcal/㎡ |
电热锅炉 | 有 | 860Kcal/kh | × | 95% | = | 817Kcal/wh |
空气源热泵 | 无 | 860Kcal/kwh | × | 420% | = | 3612Kcal/kwh |
(2)、制热水10吨每天的运行费用
名称 | 所需热量 | 燃料热值 | 需用燃料量 | 燃料单价 | 燃料费用 | ||
燃油锅炉 | 450000Kcal÷8670Kcal/kg=51.9公升 |
× |
7.5元/kg |
= |
389.25元 |
||
燃气锅炉 |
450000Kcal÷6750Kcal/㎡ =66.7㎡ |
× |
3.6元/㎡ |
= |
240.12元 |
||
电热锅炉 |
450000Kcal÷817Kcal/kwh =550.8度 |
× |
1元/kwh |
= |
550.8元 |
||
空气源热泵 |
450000Kcal÷3612Kcal/kwh=124.6度 |
× |
1元/kwh |
= |
124.6元 |
A、燃油锅炉每天加热10吨水每年需要油费389.25×365天=142076.25元。
B、燃气锅炉每天加热10吨水每年需要燃气费240.12元×365天=87643.8元。
C、电热水器每天加热10吨水每年需要电费550.8元×365天=201042元。
D 太阳能阴雨天及冬季加热10吨水每年需要电费550.8×150天=82620元。
E、空气源热泵每天加热10吨水每年需要电费124.6元×365天=45479元。
计算得知,利用空气源热泵制热水,仅能耗就比燃油锅炉和电热水器节省3倍多。比如燃油锅炉每天制热水10吨年耗费142076.25元,空气源热泵只需45479元。
